Škoda Fabia: Utilizzo del dispositivo di traino

Aggancio e disaccoppiamento del rimorchio (accessorio)

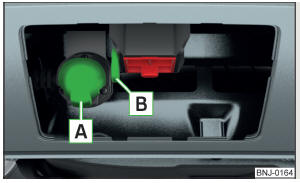

Fig. 253 Alloggiamento della presa a 13 poli, occhiello di fissaggio

Aggancio/disaccoppiamento

• Montare la testa sferica e rimuovere il coperchio protettivo 3 " fig. 242
• Innestare il rimorchio (accessorio) nella testa sferica.
• Inserire la spina del rimorchio (dell'accessorio) nella presa a 13 poli A " fig. 253. (Se il rimorchio/accessorio dispone di una spina a 7 poli, utilizzare un riduttore corrispondente della gamma di accessori originali ŠKODA).
• Agganciare il cavo del rimorchio all'occhiello di fissaggio B (il cavo deve piegarsi in tutte le posizioni che il rimorchio assume rispetto al veicolo).

Il disaccoppiamento avviene eseguendo la sequenza in senso inverso.

Specchietti esterni Se gli specchietti esterni di serie non garantiscono la visibilità dietro il rimorchio, è necessario montare degli specchietti esterni supplementari.

Fari La parte anteriore del veicolo può sollevarsi a causa del rimorchio trainato (accessorio) e le luci possono abbagliare il traffico proveniente in senso contrario.

Regolare l'assetto dei fari.

Alimentazione di corrente della rete elettrica del rimorchio/dell'accessorio Per il collegamento elettrico tra veicolo e rimorchio (accessorio), il rimorchio (accessorio) viene alimentato con corrente dal veicolo (sia con accensione inserita che disinserita).

A motore spento, la batteria del veicolo si scarica a causa delle utenze attive.

Con ridotto stato di carico della batteria del veicolo, l'alimentazione di corrente del rimorchio (accessorio) si interrompe.

ATTENZIONE

• Un impianto elettrico del rimorchio (dell'accessorio) collegato erroneamente può causare incidenti o gravi lesioni a causa di scossa elettrica.
• Non eseguire modifiche all'impianto elettrico del veicolo e del rimorchio (dell'accessorio) - pericolo di incidenti o di gravi lesioni a causa di scossa di corrente.
• Dopo il collegamento elettrico tra veicolo e rimorchio (accessorio) controllare il funzionamento delle luci del rimorchio/dell'accessorio.
• Non utilizzare mai l'occhiello di fissaggio per il traino - pericolo d'incidente!

ATTENZIONE

• Un impianto elettrico del rimorchio (dell'accessorio) collegato erroneamente può causare il mancato funzionamento dell'elettronica del veicolo.
• L'assorbimento di potenza totale di tutte le utenze collegate alla rete di corrente del rimorchio/dell'accessorio deve essere di max. 350 Watt, altrimenti sussiste il rischio di danneggiare l'impianto elettrico del veicolo.

Caricamento del rimorchio

Correggere la pressione di gonfiaggio dei pneumatici del veicolo in funzione del "carico massimo".

Ripartizione del carico Ripartire il carico nel rimorchio in modo tale che gli oggetti pesanti si trovino il più possibile vicino all'assale del rimorchio. Mettere in sicurezza il carico in modo tale che non scivoli.

A veicolo vuoto e rimorchio carico, la ripartizione del peso è molto sfavorevole.

Qualora tuttavia non si potesse fare a meno di viaggiare in queste condizioni, procedere con particolare attenzione.

ATTENZIONE Un carico non fissato può compromettere in misura significativa la stabilità e la sicurezza di marcia - pericolo d'incidente!

Carico rimorchiabile

In nessun caso è consentito superare il carico rimorchiabile ammesso.

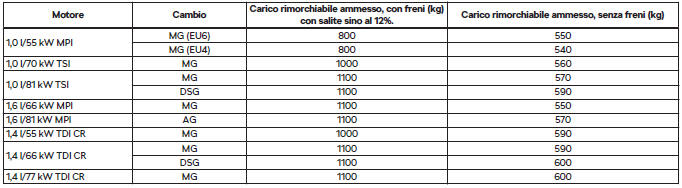

Carico rimorchiabile consentito - Fabia

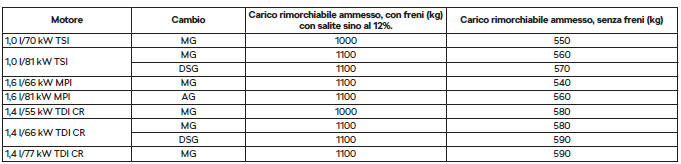

Carico rimorchiabile consentito - Fabia Combi

Marcia con rimorchio

Velocità di marcia Per motivi di sicurezza non marciare con il rimorchio a velocità superiori a 100 km/h (se la motrice è un veicolo di classe M1) e/o a 80 km/h (se la motrice è un camion di classe N1).

Ridurre la velocità nel caso si colga anche il minimo segnale di oscillazione del rimorchio. Mai tentare di ""stirare"" un rimorchio oscillante accelerando.

Freni Frenare per tempo! Se il rimorchio è equipaggiato con freno a inerzia, frenare prima dolcemente e poi rapidamente. In tal modo si evitano strappi dovuti al bloccaggio delle ruote del rimorchio.

Prima di tratti in discesa è necessario scalare per tempo la marcia, per sfruttare in aggiunta il motore come freno.

ATTENZIONE In presenza di rimorchio, viaggiare sempre con prudenza.

ATTENZIONE Se si traina spesso un rimorchio, il veicolo viene sollecitato in modo eccessivo e pertanto si raccomanda di far controllare il veicolo anche tra un tagliando e l'altro.

Impianto antifurto

L'allarme si attiva quando in un veicolo con impianto antifurto attivo (di seguito solo impianto di allarme) viene interrotto il collegamento elettrico al rimorchio (accessorio).

Disattivare sempre l'impianto di allarme prima di attaccare o staccare un rimorchio (accessorio).

Condizioni per il collegamento di un rimorchio (accessorio) all'impianto di allarme.

• Il veicolo è stato dotato in fabbrica di un impianto di allarme e di un dispositivo di traino.
• Il rimorchio (l'accessorio) è collegato elettricamente alla motrice tramite la presa del rimorchio.
• L'impianto elettrico dei veicolo e quello del rimorchio (dell'accessorio) funzionano correttamente.
• Il veicolo è bloccato e l'impianto di allarme è attivo.
• Il rimorchio (accessorio) non è dotato di luci di retromarcia a LED.
