Škoda Fabia: Sistema informativo per il conducente

Display nella strumentazione combinata

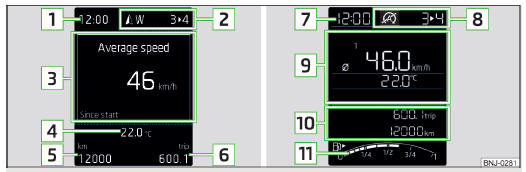

Fig. 33 Tipi di display: MAXI DOT / display a segmenti

A seconda dell'allestimento del veicolo, il sistema informativo trasmette le seguenti informazioni tramite il display della strumentazione combinata " fig. 33.

1. Ora / simboli del comando vocale Infotainment
2. Marcia inserita / indicatore di marcia consigliata
   Posizioni della leva del cambio automatico
   Spie di controllo del sistema START-STOP
   Visualizzazione dei punti cardinali
3. Dati (display multifunzione)
   Spie di controllo
   Messaggi di avvertenza
   Avvertimento porte
4. Temperatura esterna
5. Impianto di regolazione della velocità/limitatore di velocità
   Distanza percorsa totale
6. Distanza percorsa dopo l'azzeramento della memoria (trip)
7. Ora
8. Spie di controllo del sistema START-STOP
   Marcia inserita / indicatore di marcia consigliata
   Posizioni della leva del cambio automatico
9. Temperatura esterna
   Spie di controllo
   Dati (display multifunzione)
10. Distanza percorsa totale
    Distanza percorsa dopo l'azzeramento della memoria (trip)
    Impianto di regolazione della velocità/limitatore di velocità
    Indicatore intervalli Service
    Messaggi di avvertenza
11. Indicatore riserva carburante

Avvertimento porte, portellone bagagliaio/cofano motore

Con porta, portellone bagagliaio o cofano motore aperti sul display viene visualizzata un'avvertenza grafica.

Se si apre una porta ad una velocità superiore a 6 km/h, sarà emesso un segnale acustico.

Azzeramento del contachilometri indicante la distanza percorsa (trip)

• Toccare il tasto A " fig. 34.

Regolazione dell'ora

Fig. 34 Tasto nella strumentazione combinata

• Inserire l'accensione.
• Tenere premuto il tasto A " fig. 34 sino a quando sul display sarà visualizzata la voce di menu Orologio.
• Rilasciare il tasto A : il sistema passerà all'impostazione delle ore.
• Premere nuovamente il tasto A e impostare le ore.
• Attendere 4 secondi affinché il sistema consenta di impostare i minuti.
• Premere nuovamente il tasto A e impostare i minuti.
• Attendere 4 secondi affinché il sistema consenta di passare all'impostazione iniziale.

Indicatore di marcia consigliata

Fig. 35 Informazioni sulla marcia innestata / Indicatore di marcia consigliata

Viene visualizzata una marcia inserita adatta, event. un indicatore di marcia consigliata relativamente alla durata del motore e all'economicità della guida.

Visualizzazione su display " fig. 35

1. Marcia inserita ottimale
2. Indicatore di marcia consigliata (ad es. 3 4 significa che è meglio passare dalla 3a alla 4a)

Nei veicoli con cambio automatico, l'indicatore di marcia consigliata viene visualizzato se è stata selezionata la modalità di cambio manuale (Tiptronic).

ATTENZIONE Il conducente è sempre responsabile della scelta della marcia corretta nelle diverse situazioni di guida, ad es. durante un sorpasso.

Stato del veicolo

Fig. 36 Stato del veicolo

Con accensione inserita, il veicolo è sempre sottoposto a controlli di determinate funzioni e degli stati dei singoli sistemi del veicolo. Se è presente un'anomalia nel sistema, sul display della strumentazione combinata sarà visualizzato il messaggio corrispondente.

I messaggi continuano ad essere visualizzati, finché le anomalie di funzionamento non vengono eliminate. Dopo la prima visualizzazione del messaggio vengono visualizzate le spie di controllo (pericolo) o (avvertenza).

Lo stato del veicolo può essere visualizzato in Infotainment nel menu → Stato veicolo.

Sullo schermo vengono visualizzate informazioni sullo stato del veicolo o la funzione di controllo pressione pneumatici.

• Con i tasti funzione selezionare la voce di menu Stato veicolo.

Tasti funzione e visualizzazione sullo schermo " fig. 36

A  Rappresentazione del veicolo (le aree del veicolo che appaiono colorate fanno riferimento a messaggi di avvertimento relativi a queste aree.

Toccando l'immagine del "veicolo", saranno visualizzati i testi degli avvisi)

Nessun messaggio / messaggi di avvertimento sullo stato del veicolo e relativo numero (se è presente un solo messaggio, sarà visualizzato un testo del messaggio di avvertimento)

Visualizzazione delle informazioni sullo stato del sistema START-STOP
Attivazione/disattivazione delle indicazioni relative ai messaggi del sistema START-STOP in un'altra raffigurazione dello schermo

Utilizzo del sistema informativo

Utilizzo tramite la leva di comando

Fig. 37 Tasti sulla leva di comando

Utilizzo del display multifunzione

1. Pressione (in alto o in basso) - selezione dei dati / impostazione dei valori
2. Pressione - visualizzazione/conferma dei dati

Utilizzo del display MAXI DOT

1. Pressione (in alto o in basso) - movimento nel menu selezionato
   Pressione prolungata (in alto o in basso) - visualizzazione del menu principale
2. Pressione - conferma della voce di menu selezionata

Utilizzo tramite il volante multifunzione

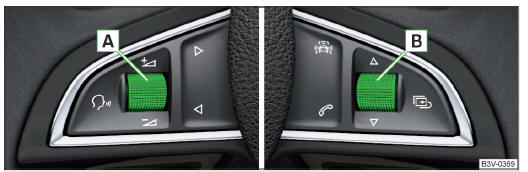

Fig. 38 Tasti/manopole di regolazione sul volante multifunzione

Tasti/manopole di regolazione sul volante multifunzione

Attivare/disattivare il comando vocale
 A   Rotazione - regolazione del volume
       Pressione - attivazione / disattivazione del segnale audio
  Passare al brano/all'emittente successivi
  Passare al brano/all'emittente precedenti
  Visualizzazione del menu dei sistemi di assistenza
Pressione - visualizzazione del menu Telefono; accettare/chiudere una chiamata; chiamare il contatto selezionato
        Pressione prolungata - richiamare l'ultimo numero; rifiutare la chiamata

Utilizzo del display multifunzione

B    Rotazione - selezione dei dati / impostazione dei valori
       Pressione - visualizzazione/conferma dei dati

Utilizzo del display MAXI DOT

Pressione prolungata - visualizzazione menu principale
        Pressione - ritorno ad un livello superiore del menu
B     Rotazione - movimento nel menu selezionato
        Pressione - conferma della voce di menu selezionata
