Škoda Fabia: Piano di carico variabile nel bagagliaio

Regolazione nella posizione superiore/inferiore

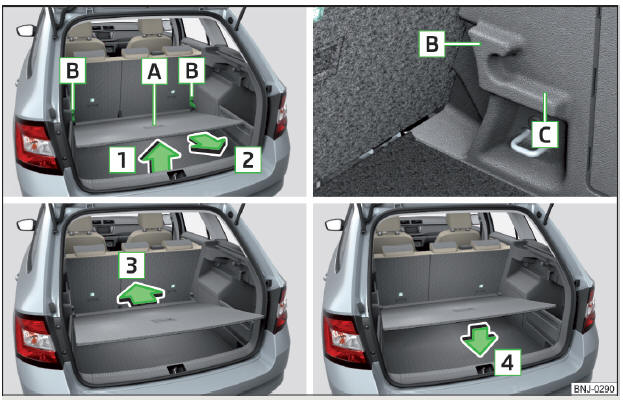

Fig. 115 Regolazione del piano di carico variabile nella posizione superiore/ inferiore

Il piano di carico variabile può essere regolato in posizione superiore oppure inferiore come segue.

• Sollevare il piano di carico variabile dalla maniglia A nella direzione della freccia 1 e spostarlo parzialmente in direzione della freccia 2 " fig. 115.
• Per la regolazione nella posizione superiore sollevare il piano di carico variabile nell'area anteriore e posizionarlo sul bordo C .
• Per la regolazione nella posizione inferiore spostare il piano di carico variabile in direzione della freccia 2 , finché non si allenta dagli alloggiamenti B e posizionare l'area anteriore del piano di carico variabile sul rivestimento del pianale nel bagagliaio.
• Spingere il piano di carico variabile fino all'arresto in direzione della freccia 3 e posizionarlo in direzione della freccia 4 .

Lo spazio sotto il piano di carico variabile può essere utilizzato per riporre gli oggetti piccoli. Il carico massimo ammesso del piano di carico variabile in posizione superiore è di 75 kg. Per il trasporto dei carichi pesanti il piano di carico variabile deve essere collocato nella posizione più bassa.

Estrazione / inserimento

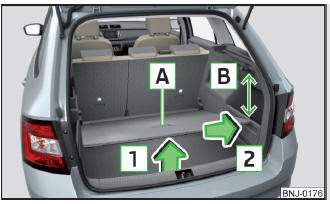

Fig. 116 Estrazione del piano di carico variabile

Estrazione

• Sollevare il piano di carico variabile dalla maniglia A in direzione della freccia 1 in modo tale che la parte posteriore B si trovi circa 15 cm al di sotto del bordo della cappelliera avvolgibile " fig. 116.
• Estrarre dal veicolo il piano di carico variabile nella direzione indicata dalla freccia 2 .

Inserimento

• Afferrare la maniglia A " fig. 116 del piano di carico variabile.
• Inserire nel veicolo il piano di carico variabile inclinato con la parte anteriore B che deve trovarsi circa 15 cm al di sotto del bordo della cappelliera avvolgibile.
• Successivamente procedere esattamente come previsto per la regolazione della posizione superiore o inferiore.

ATTENZIONE Estraendo/inserendo il piano di carico variabile è necessario rispettare la distanza di 15 cm B " fig. 116 al di sotto del bordo della cappelliera avvolgibile - altrimenti sussiste il pericolo di danneggiare la guarnizione del portellone bagagliaio.

Sollevamento/fissaggio

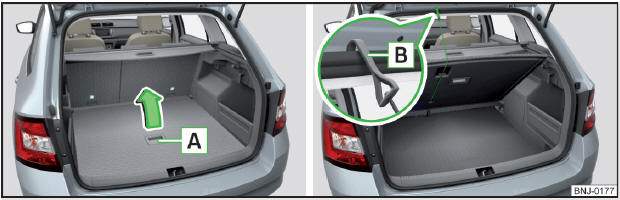

Fig. 117 Sollevamento del piano di carico variabile / fissaggio del piano di carico variabile

Il piano di carico variabile può essere sollevato e fissato tramite un gancio all'intelaiatura del portellone bagagliaio in entrambe le posizioni (inferiore e superiore).

• Afferrare il piano di carico variabile dalla maniglia A e sollevarlo in direzione della freccia " fig. 117.
• Agganciare il gancio B all'intelaiatura del portellone bagagliaio.

ATTENZIONE Il piano di carico variabile sollevato limita la visibilità posteriore del conducente.

ATTENZIONE Prima di chiudere il portellone bagagliaio sganciare dall'intelaiatura il piano di carico variabile - pericolo di danneggiare il gancio.

Portabiciclette nel bagagliaio

Introduzione al tema

Nel bagagliaio è possibile trasportare in un supporto fino a due biciclette (grandezza max. - telaio da 19" con ruote da 26").

Prima del trasporto eseguire le seguenti operazioni.

• Estrarre la cappelliera avvolgibile.
• Inserire i poggiatesta posteriori negli schienali fino all'arresto.
• Ribaltare in avanti il divano posteriore e gli schienali dei sedili posteriori

ATTENZIONE Trasportando le biciclette nel bagagliaio fare attenzione alla sicurezza delle persone trasportate.

ATTENZIONE Procedere con prudenza quando si maneggiano le biciclette - pericolo di danneggiamento del veicolo!

Avvertenza Non è possibile montare il portabiciclette, finché il piano di carico variabile è all'interno del bagagliaio.

Montaggio/smontaggio della traversa

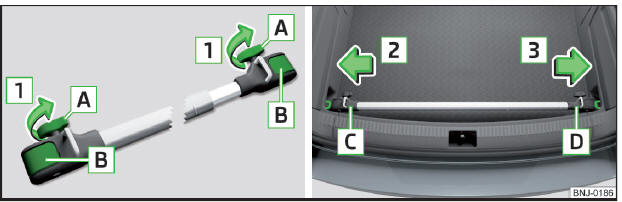

Fig. 118 Montaggio della traversa: allentare le viti e sbloccare i supporti / posizionare la traversa sugli occhielli di ancoraggio

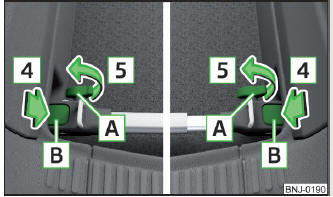

Fig. 119 Montaggio della traversa: serraggio delle viti

• Per il montaggio allentare completamente le viti A in direzione delle frecce 1 ed estrarle parzialmente. I supporti B si sbloccano " fig. 118.
• Regolare la traversa in modo che le viti A siano rivolte in avanti.
• Posizionare la traversa con la parte fissa C sull'occhiello di ancoraggio sinistro in direzione della freccia 2 .
• Estrarre la parte D della traversa e posizionarla sull'occhiello di ancoraggio destro in direzione della freccia 3 .
• Spingere i supporti B in direzione delle frecce 4 , finché non si innestano udibilmente " fig. 119.
• Serrare le viti A in direzione delle frecce 5 fino all'arresto.
• Controllare tirando il fissaggio della traversa.

Per lo smontaggio procedere in ordine inverso.

Montaggio/smontaggio del portabiciclette

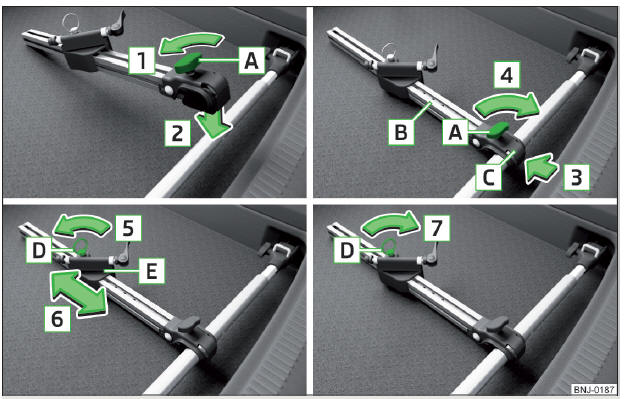

Fig. 120 Montaggio del portabiciclette

• Per il montaggio allentare la vite A del portabiciclette (di seguito solo supporto) in direzione della freccia 1 " fig. 120.
• Posizionare il supporto sulla traversa in direzione della freccia 2 .
• Tenere ferma la parte B del supporto e premere la parte C del supporto in direzione della freccia 3 .
• Serrare la vite A in direzione della freccia 4 .
• Svitare la vite D in direzione della freccia 5 e rimuoverla.
• Posizionare la parte E in direzione della freccia 6 , in base alla grandezza della bicicletta, in una delle possibili posizioni .
• Inserire la vite D e serrarla in direzione della freccia 7 .

Per lo smontaggio procedere in ordine inverso.

ATTENZIONE La biciclette alloggiata nel supporto non deve toccare nè il portellone bagagliaio ne altre parti del veicolo - pericolo di danneggiamento del veicolo.

Inserimento della bicicletta nel supporto

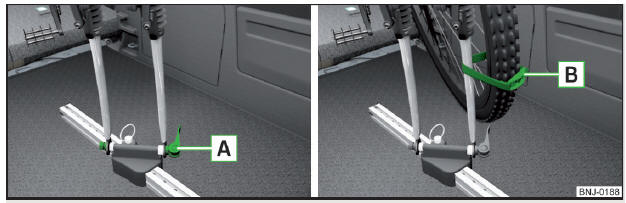

Fig. 121 Inserimento della forcella anteriore della bicicletta nel supporto / esempio di fissaggio della ruota anteriore

• Smontare la ruota anteriore dalla bicicletta.
• Allentare l'unità di serraggio rapido A " fig. 121 del supporto e regolare la larghezza della forcella della bicicletta.
• Posizionare la forcella della bicicletta sull'asse di fissaggio e fissarla con l'unità di serraggio rapido A .
• Posizionare il pedale sinistro in direzione della parte anteriore del veicolo per poter fissare più facilmente la ruota anteriore.
• Per trasportare due biciclette, allentare la vite A " fig. 120 del supporto e spostare verso sinistra il supporto insieme alla bicicletta fissata.

Il manubrio della bicicletta non deve toccare il finestrino laterale del bagagliaio.

• Serrare la vite A " fig. 120 del supporto.
• Abbassare con cautela il portellone bagagliaio e controllare che tra il manubrio della bicicletta e il lunotto non entrino in contatto.
• Se necessario, adattare la posizione della parte mobile E " fig. 120 .
• Alloggiare preferibilmente la ruota anteriore smontata tra il pedale sinistro e il telaio della bicicletta.
• Fissare la ruota anteriore con la cinghia B alla forcella anteriore " fig. 121 o al telaio della bicicletta.
• Il montaggio del secondo supporto e il fissaggio della bicicletta avvengono in maniera analoga.

Assicurare la stabilità delle biciclette con una cinghia

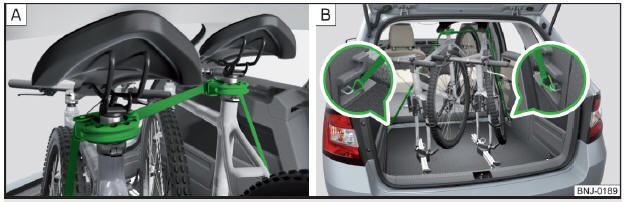

Fig. 122 Assicurare la stabilità delle biciclette con una cinghia

• Per allentare la parte di gomma della fascetta della cinghia, comprimere entrambi i componenti ed aprire la fascetta.
• Collocare la fascetta con l'elemento in gomma nella direzione di marcia quanto più possibile sotto il supporto della sella e quindi chiuderla.
• In caso di trasporto di due biciclette, tendere la cinghia tra le selle, facendo in modo di avvicinare le due biciclette " fig. 122 - A.
• Attaccare i moschettoni a carabina posti alle estremità della cinghia negli occhielli di ancoraggio inferiori dietro i sedili posteriori " fig. 122 - B.
• Tirare quindi la cinghia da entrambi i lati, l'uno dopo l'altro, tramite le fibbie di serraggio.

Se necessario, sarà possibile correggere successivamente la posizione delle biciclette nel veicolo.

Trasporto sul portapacchi sul tetto

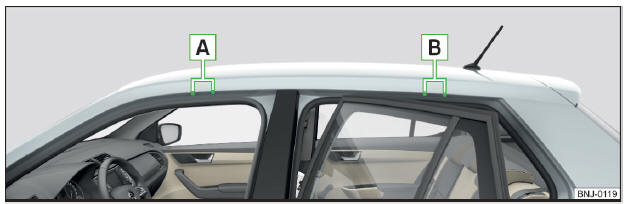

Fig. 123 Punti di fissaggio

I portapacchi sul tetto possono essere fissati in base all'allestimento ai punti di fissaggio " fig. 123 o al mancorrente.

I punti di fissaggio A e B si trovano su entrambi i lati del veicolo " fig. 123.

Il montaggio/lo smontaggio del portapacchi sul tetto avviene in base alle istruzioni allegate.

Carico su tetto Il peso massimo consentito del carico incl. il supporto è pari a 75 kg.

ATTENZIONE

• Ai fini della sicurezza su strada, durante il trasporto di carichi sul portapacchi sul tetto rispettare le seguenti avvertenze.
• Distribuire sempre uniformemente il carico sul portapacchi sul tetto e fissarlo correttamente con cinghie di ancoraggio o fasce di serraggio adatte.
• Nel trasporto di oggetti pesanti o di grandi dimensioni sul portapacchi sul tetto le caratteristiche di marcia cambiano a causa dello spostamento del baricentro. Pertanto adattare lo stile di guida e la velocità alle condizioni effettive.
• In nessun caso è ammesso superare il carico sul tetto consentito, i carichi sugli assi consentiti e il peso totale consentito del veicolo - pericolo d'incidente!

ATTENZIONE

• Accertarsi che il portellone bagagliaio non urti contro il carico sul tetto durante l'apertura.
• Assicurarsi che l'antenna sul tetto non sia ostacolata dal carico trasportato.

Avvertenza Si consiglia di utilizzare i portapacchi sul tetto della gamma di accessori originali ŠKODA.
