Škoda Fabia: Descrizione del sistema airbag

Il sistema airbag offre, a integrazione delle cinture di sicurezza, una protezione occupanti aggiuntiva in caso di violente collisioni frontali e laterali.

L'airbag offre la massima protezione soltanto se alla sua azione si combina quella della cintura di sicurezza allacciata, l'airbag non rappresenta un sostituto delle cinture di sicurezza.

Lo stato del sistema airbag viene visualizzato tramite la spia di controllo sulla strumentazione combinata.

Descrizione del sistema

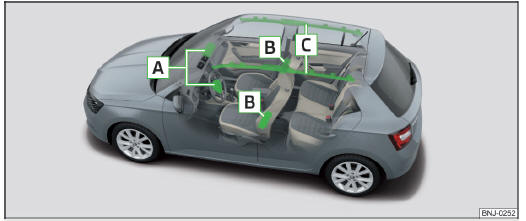

Fig. 19 Ubicazione degli airbag

Ubicazione degli airbag " fig. 19

1. Airbag anteriori
2. Airbag laterali
3. Airbag per la testa

L'affondamento nell'airbag gonfio smorza il movimento in avanti del corpo e riduce il rischio di lesioni alle seguenti parti del corpo.

• Airbag anteriori - Testa e busto. Gli airbag sono contrassegnati con la dicitura sul volante e sulla plancia sul lato passeggero.
• Airbag laterali - il busto intero (torace, ventre e bacino) sul lato rivolto verso la porta. Gli airbag sono contrassegnati da un'etichetta con la dicitura sugli schienali dei sedili anteriori.
• Airbag per la testa - Testa e collo. Gli airbag sono contrassegnati con la dicitura sul rivestimento del montante centrale.

Il sistema airbag (in funzione dell'allestimento del veicolo) è costituito dalle seguenti parti.

• Airbag singoli.
• Spia di controllo nella strumentazione combinata.
• Interruttore a chiave per airbag anteriore lato passeggero.
• Spia di controllo airbag anteriore lato passeggero nella parte centrale della plancia.

Attivazione dell'airbag

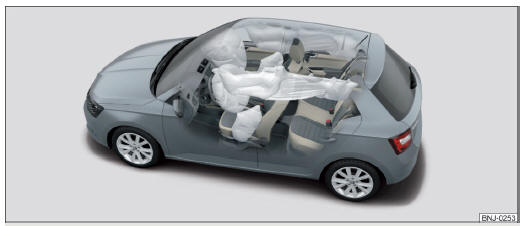

Fig. 20 Airbag riempiti con gas

Il sistema airbag è pronto al funzionamento solo dopo avere inserito l'accensione.

All'attivazione, l'airbag si riempie con gas e fuoriesce. L'airbag si gonfia in pochissime frazioni di secondo.

Durante il gonfiaggio dell'airbag viene liberato del fumo. Ciò non significa che a bordo del veicolo si è sviluppato un incendio.

Condizioni di attivazione

Le condizioni che determinano l'attivazione del sistema airbag in ogni situazione non possono essere stabilite in modo generico. In questo caso è importante la durezza dell'oggetto che impatta sul veicolo, l'angolo d'impatto, la velocità di marcia, ecc.

Ai fini dell'attivazione degli airbag, è inoltre decisiva la curva di decelerazione provocata dalla collisione. Se la decelerazione del veicolo durante la collisione si mantiene al di sotto dei valori programmati nella centralina, gli airbag non si attivano, anche se il veicolo può aver subito forti deformazioni a causa dell'incidente.

In caso di collisioni frontali violente, avverrà l'apertura dei seguenti airbag.

• Airbag anteriore lato conducente.
• Airbag anteriore lato passeggero.

In caso di collisioni laterali violente, si osserverà l'apertura dei seguenti airbag sul lato dell'impatto.

• Airbag laterale anteriore.
• Airbag per la testa.

In caso di apertura di un airbag si verifica quanto segue.

• Si attiva l'impianto lampeggiatori d'emergenza.
• Tutte le porte si sbloccano.
• L'alimentazione carburante al motore viene interrotta.
• La luce abitacolo si accende (se il comando automatico della luce abitacolo è attivo - posizione ).

Quando non si attivano gli airbag?

In caso di collisioni frontali e laterali di lieve entità, di tamponamento, cappottamento o ribaltamento del veicolo, gli airbag non si attivano.

Avvertenze sulla sicurezza

Fig. 21 Distanza sicura dal volante e dalla plancia

ATTENZIONE Avvertenze generali

• La corretta protezione da parte delle cinture e del sistema airbag si ottiene solo nella corretta posizione del sedile
• In caso di attivazione, l'airbag sviluppa forti sollecitazioni tanto da provocare lesioni gravi o mortali in caso di posizione del sedile o di postura non corretta. Ciò vale in particolare per i bambini non sistemati su un seggiolino adeguato
• Se è presente un'anomalia, il sistema airbag dovrà essere immediatamente sottoposto a controllo da parte di un'officina autorizzata. In caso contrario gli airbag potrebbero non attivarsi al verificarsi di un incidente.
• Dopo l'attivazione dell'airbag, occorre sostituire il sistema airbag.
• Possibilmente, la superficie del volante e la plancia devono essere pulite nell'area degli airbag anteriori solo con un panno asciutto o imbevuto di acqua.

ATTENZIONE Avvertenze per gli airbag anteriori

• È importante che il conducente e il passeggero mantengano una distanza di almeno 25 cm rispettivamente dal volante e dalla plancia " fig. 21 - A . Se non si rispetta questa distanza, il sistema airbag non può proteggere - pericolo di morte! I sedili anteriori e i poggiatesta devono sempre essere regolati in funzione della statura degli occupanti.
• Applicando un seggiolino per bambini sul sedile lato passeggero in cui il bambino siede con la schiena rivolta verso il senso di marcia, è assolutamente necessario disabilitare l'airbag anteriore lato passeggero

ATTENZIONE (continua) Disabilitazione degli airbag. In caso contrario, l'attivazione del sistema airbag lato passeggero potrebbe procurare al bambino lesioni gravi o addirittura mortali.

• Nella zona di apertura degli airbag anteriori non devono trovarsi, davanti agli occupanti dei sedili anteriori, altre persone, animali o oggetti.
• Non è consentito applicare adesivi o rivestimenti né modificare in altro modo il volante e la superficie della plancia sul lato passeggero. Vicino agli airbag e alla zona di apertura degli airbag non è consentito montare componenti, quali portabicchieri, supporti per telefoni e simili.
• Mai poggiare oggetti sulla superficie della plancia lato passeggero.

ATTENZIONE Indicazioni per l'utilizzo del sistema airbag

• Qualsiasi intervento sul sistema airbag, così come lo smontaggio e il rimontaggio di componenti del sistema resi necessari in seguito ad altri lavori di riparazione (ad es. smontaggio del sedile), deve essere eseguito esclusivamente da un'officina autorizzata. Altre informazioni
• Sui pezzi del sistema airbag, sul paraurti anteriore o sulla carrozzeria non possono essere eseguite modifiche.
• Non manomettere i singoli componenti del sistema airbag in quanto ciò potrebbe provocare l'attivazione degli airbag.
