Škoda Fabia: Allestimento dell'abitacolo

Introduzione al tema

ATTENZIONE

• Non appoggiare nulla sulla plancia. Durante la marcia gli oggetti riposti potrebbero spostarsi e distogliere l'attenzione del conducente dalla strada - pericolo di incidente!
• Assicurarsi che durante la marcia nessun oggetto possa giungere nel vano piedi del conducente - pericolo d'incidente!
• Non trasportare oggetti sul sedile passeggero, ad eccezione di quelli appositamente previsti (ad es. seggiolino per bambini) - pericolo d'incidente!
• Non si devono depositare oggetti negli scomparti portaoggetti e nei portalattine che in caso di brusca frenata o di collisione metterebbero in pericolo l'incolumità dei passeggeri del veicolo.
• Per motivi di sicurezza, gli scomparti portaoggetti richiudibili devono essere chiusi durante la marcia - pericolo di lesioni a causa dello sportellino dello scomparto aperto e/o a causa di oggetti liberi nello scomparto.
• Accertarsi che nessun oggetto sporga dagli scomparti portaoggetti - pericolo di lesioni!
• Non superare il carico consentito degli scomparti portaoggetti e delle tasche - pericolo di lesioni e/o di danneggiare gli scomparti e le tasche!
• La cenere, le sigarette, i sigari ecc. devono essere depositati unicamente nel posacenere - pericolo d'incendio!
• Gli scomparti portaoggetti, il supporto multimediale e il portarifiuti non sostituiscono il posacenere e non devono essere utilizzati come tale - pericolo di incendio!

ATTENZIONE Non riporre negli scomparti portaoggetti e nelle tasche oggi di grandi dimensioni o appuntiti - pericolo di danneggiare gli scomparti e le tasche.

Portabiglietti

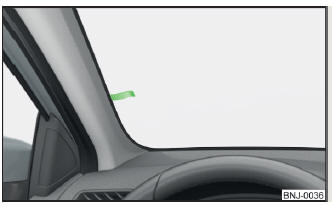

Fig. 76 Portabiglietti

Il portabiglietti è previsto per riporre ad es. biglietti del parcheggio.

Scomparti portaoggetti nelle porte

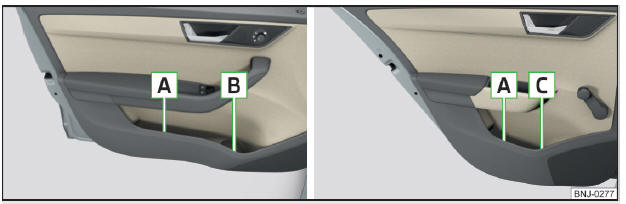

Fig. 77 Scomparti portaoggetti: nella porta anteriore / nella porta posteriore

Scomparti portaoggetti " fig. 77

1. Scomparto portaoggetti
2. Portabottiglie con un contenuto di max. 1,5 l
3. Portabottiglie con un contenuto di max. 0,5 l

Negli scomparti portaoggetti della porta è possibile conservare il giubbotto rifrangente.

ATTENZIONE Lo scomparto portaoggetti A " fig. 77 nella porta anteriore deve essere utilizzato esclusivamente per riporre oggetti non sporgenti - pericolo di limitare l'area di azione degli airbag laterali.

Scomparto nella consolle centrale anteriore

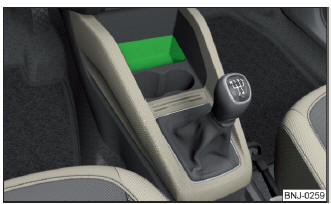

Fig. 78 Scomparto portaoggetti

Scomparto portaoggetti aperto si trova nella console centrale anteriore " fig. 78.

Ingresso USB e AUX Fig

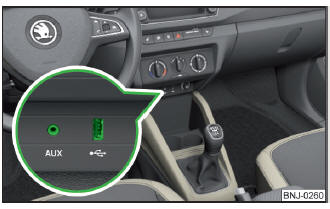

Fig. 79 Ingresso USB e AUX

Gli ingressi USB e AUX si trovano sopra lo scomparto portaoggetti sulla console centrale anteriore " fig. 79.

Informazioni sull'uso, Ingresso USB e, Ingresso AUX.

Portamonete e portacarte

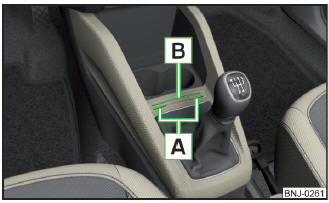

Fig. 80 Portamonete e portacarte

Il portamonete A e il portacarte B si trovano nella console centrale anteriore " fig. 80.

Scomparto portaoggetti nella plancia

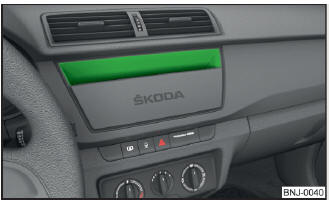

Fig. 81 Scomparto portaoggetti

Lo scomparto portaoggetti si trova nella parte centrale della plancia " fig. 81.

Portalattine

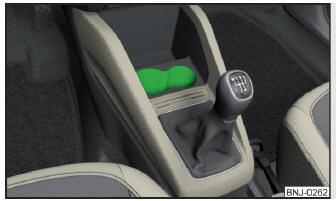

Fig. 82 Portalattine

Nel portalattine "   trovano posto due contenitori per bevande.

ATTENZIONE

• Non utilizzare bicchieri in materiale non infrangibile (es. vetro, porcellana).

  In caso d'incidente, i passeggeri del veicolo potrebbero ferirsi.

• Non collocare mai contenitori di bevande calde nel supporto. Durante la marcia il liquido caldo potrebbe fuoriuscire - pericolo di ustioni!

ATTENZIONE Durante la marcia non lasciare contenitori di bevande aperti nel portalattine.

Ad es. durante una frenata potrebbero versarsi e danneggiare i componenti elettrici o l'imbottitura dei sedili.

Portarifiuti

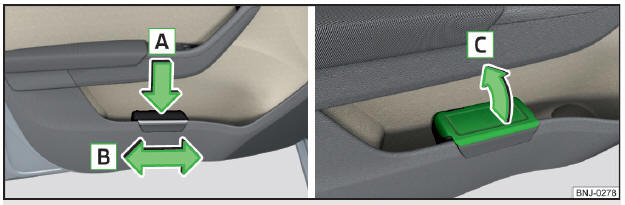

Fig. 83 Portarifiuti: inserimento e spostamento / apertura

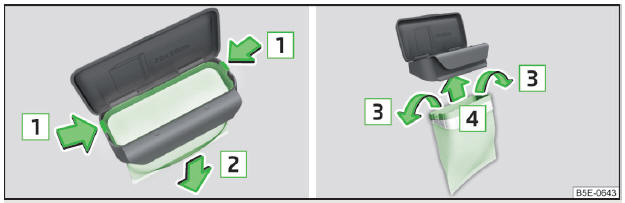

Fig. 84 Sostituzione del sacchetto

Il portarifiuti può essere inserito nello scomparto portaoggetti nella porta.

Inserimento del portarifiuti

• Applicare il portarifiuti nell'area anteriore sullo spigolo dello scomparto.
• Premere il portarifiuti nell'area posteriore in direzione della freccia A " fig. 83.
• Spostare all'occorrenza il portarifiuti in direzione della freccia B .

Estrazione del portarifiuti

• Estrarre il portarifiuti in direzione opposta a quella indicata dalla freccia A " fig. 83.

Apertura/chiusura del portarifiuti

• Sollevare il coperchio nel senso indicato dalla freccia C " fig. 83.

Per chiuderlo, procedere in ordine inverso.

Sostituzione del sacchetto

• Estrarre il portarifiuti dallo scomparto.
• Premere entrambi i naselli di arresto sull'intelaiatura in direzione della freccia 1 " fig. 84.
• Togliere il sacchetto, insieme all'intelaiatura, in direzione della freccia 2 spingendo verso il basso.
• Estrarre il sacchetto dall'intelaiatura.
• Tirare il nuovo sacchetto attraverso l'intelaiatura ed infilare i bordi del sacchetto sull'intelaiatura in direzione della freccia 3 .
• Inserire il sacchetto con l'intelaiatura in direzione della freccia 4 nel corpo del contenitore, in modo che entrambi i naselli di arresto si innestino udibilmente sull'intelaiatura.

Avvertenza Consigliamo di utilizzare sacchetti di dimensioni 20x30 cm.

Supporto multimediale

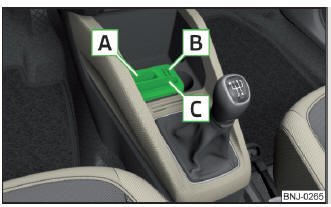

Fig. 85 Supporto multimediale

Supporto multimediale "

1. Vano per conservare la chiave del veicolo
2. Vano per conservare due monete
3. Vano per conservare un telefono cellulare

Scomparto portaoggetti nel bracciolo

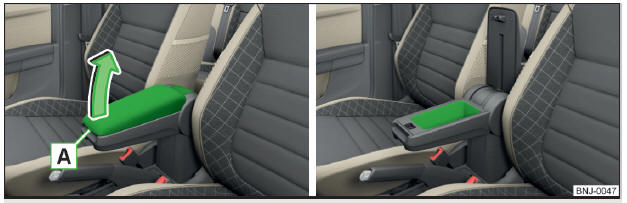

Fig. 86 Apertura dello scomparto portaoggetti / scomparto portaoggetti

• Per l'apertura afferrare il bracciolo nell'area A e aprire la parte superiore "  .
• Per la chiusura orientare la parte superiore in direzione della freccia, finché non scatta in posizione in modo udibile.

Scomparto portaocchiali

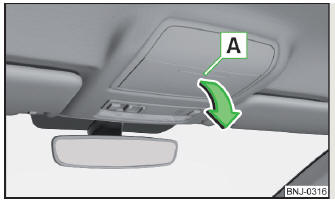

Fig. 87 Apertura dello scomparto portaocchiali

• Per l'apertura premere sulla parte superiore dello scomparto portaocchiali nell'area A . Lo scomparto si apre nella direzione indicata dalla freccia " .
• Per la chiusura orientare lo scomparto in direzione opposta alla freccia, finché non scatta in posizione in modo udibile.

Il carico massimo consentito dello scomparto portaocchiali è di 250 g.

ATTENZIONE

• Non conservare nello scomparto portaocchiali oggetti sensibili al calore - pericolo di danneggiamento in caso di temperature esterne elevate.
• Lo scomparto deve essere chiuso e bloccato prima di uscire dal veicolo - pericolo di mancato funzionamento dell'impianto antifurto.

Scomparto portaoggetti lato passeggero

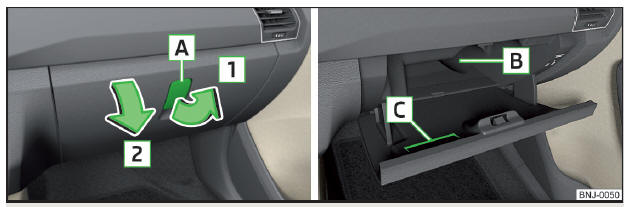

Fig. 88 Apertura dello scomparto portaoggetti / interno dello scomparto portaoggetti

In funzione dell'allestimento, lo scomparto portaoggetti è dotato di luce interna (si accende all'apertura dello scomparto), di un portabottiglie con un contenuto di max. 1 l B e un portacarte C " fig. 88.

• Per l'apertura tirare la leva di apertura A in direzione della freccia 1 . Il coperchio si ribalta nella direzione indicata dalla freccia 2 .
• Per la chiusura orientare la parte superiore in direzione opposta alla freccia 2 , finché non scatta in posizione in modo udibile.

Il carico massimo consentito dello scomparto portaoggetti è di 3 kg.

Scomparto portaoggetti laterale sul sedile anteriore

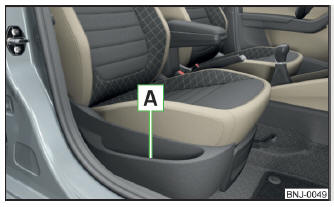

Fig. 89 Scomparto portaoggetti

Lo scomparto portaoggetti A " fig. 89 si trova lateralmente sul sedile anteriore.

Portaombrello

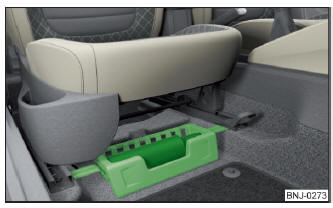

Fig. 90 Portaombrello

Lo scomparto portaoggetti sotto il sedile lato passeggero " fig. 90 serve per riporre un ombrello.

Gancio appendiabiti

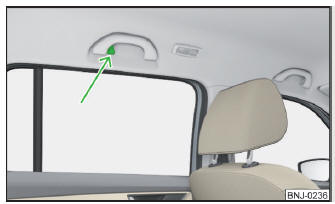

Fig. 91 Gancio appendiabiti

I ganci appendiabiti si trovano sulle impugnatura dell'imperiale sulle porte posteriori " fig. 91.

Il carico massimo consentito del rispettivo gancio è di 2 kg.

ATTENZIONE

• Le tasche degli indumenti appesi non devono contenere oggetti pesanti e acuminati - pericolo di lesioni.
• Per appendere gli indumenti non utilizzare stampelle - pericolo di limitazione dell'efficacia degli airbag per la testa o pericolo di lesioni a causa delle stampelle.
• Assicurarsi che gli abiti appesi ai ganci non compromettano la visibilità verso l'esterno.

Tasche portaoggetti posteriori dei sedili anteriori

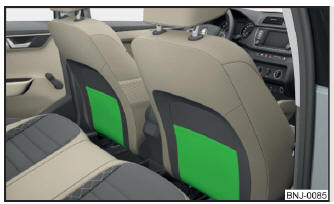

Fig. 92 Tasche portaoggetti

Le tasche portaoggetti sono previste per la conservazione ad es. di documenti, giornali, ecc.

Tasche portaoggetti sui lati interni dei sedili anteriori

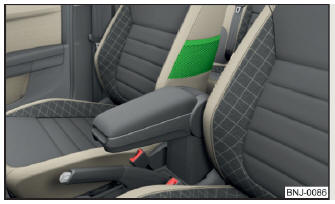

Fig. 93 Tasca portaoggetti

Le tasche portaoggetti si trovano sui lati interni dei sedili anteriori " fig. 93 e servono per riporre oggetti piccoli e leggeri (ad es. cellulari).

Il carico massimo consentito delle rispettive tasche è di 150 g.

Scomparto nella console centrale posteriore

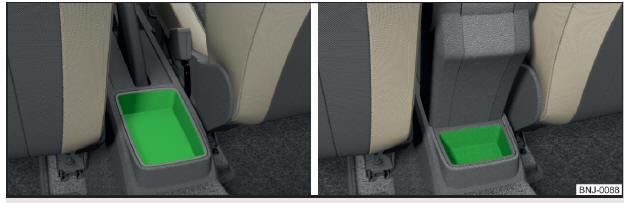

Fig. 94 Scomparto portaoggetti: variante 1 / variante 2

Scomparto portaoggetti aperto si trova nella console centrale posteriore " fig. 94.
