Renault ZOE: Installazione del seggiolino per bambini

Il montaggio di seggiolini per bambini non è autorizzato su alcuni sedili. Lo schema della pagina seguente indica la posizione di fissaggio del seggiolino per bambini.

I tipi di seggiolini per bambini menzionati possono non essere disponibili.

Prima di utilizzare un altro seggiolino, verificate dal fabbricante la possibilità di montaggio.

Montate il seggiolino per bambini preferibilmente su un sedile posteriore. Assicuratevi che l’installazione del seggiolino per bambini nel veicolo non rischi di sbloccarlo dall’alloggiamento. Se dovete togliere l’appoggiatesta, assicuratevi che sia posizionato correttamente in modo che non diventi un proiettile in caso di frenata brusca o di urto. Fissate sempre il seggiolino per bambini al veicolo anche se non utilizzato in modo che non diventi un proiettile in caso di frenata brusca o di urto.

Nel posto anteriore Il trasporto di bambini nel posto passeggero anteriore è specifico per ciascun paese. Consultate la legislazione in vigore e seguite le indicazioni dello schema riportato nella pagina seguente.

Prima di installare un seggiolino per bambini su questo posto (se consentito):

• abbassate al massimo la cintura di sicurezza;
• arretrate al massimo il sedile;
• inclinate leggermente lo schienale rispetto alla verticale (25° circa);
• per i veicoli che ne sono dotati, risollevate al massimo la seduta del sedile.

Non modificate più queste regolazioni dopo l’installazione del seggiolino per bambini.

RISCHIO DI MORTE O DI GRAVI LESIONI: prima di installare un seggiolino in questo posto, verificate che l’airbag sia correttamente disattivato (consultate il paragrafo "Sicurezza dei bambini: disattivazione, attivazione airbag passeggero anteriore" nel capitolo 1).

Nel posto posteriore laterale La culla si installa in senso trasversale rispetto al veicolo ed occupa almeno due posti. Posizionate la testa del bambino dal lato opposto alla porta.

Fate avanzare al massimo il sedile anteriore del veicolo per installare un seggiolino per bambini rivolto in senso contrario a quello di marcia, quindi fatelo arretrare al massimo, evitando il contatto con il seggiolino per bambini.

Per la sicurezza del bambino rivolto verso il senso di marcia, non indietreggiate il sedile disposto davanti al bambino oltre il centro della guida, non inclinate eccessivamente lo schienale (25° al massimo) e sollevate il più possibile il sedile. Verificate che il seggiolino per bambini rivolto verso il senso di marcia sia appoggiato allo schienale del sedile del veicolo e che l’appoggiatesta del veicolo non dia fastidio.

Nel posto posteriore centrale Verificate che la cintura sia adatta per il fissaggio del vostro seggiolino per bambini.

Consultate la Rete del marchio.

Non installare mai un seggiolino per bambini con piede di supporto sul sedile posteriore centrale. RISCHIO DI MORTE O DI GRAVI LESIONI.



Verificate che il seggiolino per bambini o i piedi del bambino non ostacolino il corretto bloccaggio del sedile anteriore. Consultate il paragrafo "Se

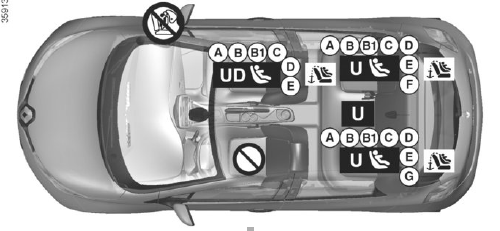

Schema di montaggio versione a cinque porte

Verificate lo stato dell’airbag prima di sistemare un passeggero o di installare un seggiolino per bambini.

RISCHIO DI MORTE O DI GRAVI LESIONI: prima di installare un seggiolino per bambini posizionato sul posto del passeggero anteriore, verificate che l’airbag sia correttamente disattivato (consultate il paragrafo "Sicurezza dei bambini: disattivazione, attivazione airbag passeggero anteriore" a fine paragrafo).

Posto che impedisce il montaggio di un seggiolino per bambini.

Seggiolino per bambini fissato con l’ausilio della cintura

Posto che consente il fissaggio tramite la cintura di un seggiolino omologato "Universale".

Posto che consente il fissaggio mediante la cintura soltanto di un seggiolino rivolto in senso contrario alla marcia omologato "Universale".

Seggiolino per bambini fissato con sistema ISOFIX

Posto che consente il fissaggio di un seggiolino per bambini ISOFIX.

I posti ISOFIX sono dotati di un ancoraggio che consente il fissaggio di un seggiolino per bambini rivolto verso il senso di marcia ISOFIX universale.

Gli ancoraggi sono posizionati nel bagagliaio per i posti posteriori e sullo schienale del seggiolino per quanto riguarda il posto anteriore.

La dimensione di un seggiolino per bambini ISOFIX è indicata da una lettera:

• A, B e B1: per i seggiolini rivolti verso il senso di marcia del gruppo 1 (da 9 a 18 kg);
• C e D: seggiolini rivolti in senso contrario alla marcia del gruppo 0+ (inferiore a 13 kg) o gruppo 1 (da 9 a 18 kg);
• E: seggiolini in senso contrario alla marcia del gruppo 0 (inferiore a 10 kg) o 0+ (inferiore a 13 kg);
• F e G: culle del gruppo 0 (inferiore a 10 kg).

L’utilizzo di un sistema di sicurezza per bambini non appropriato a questo veicolo non proteggerà correttamente il bambino. Rischierebbe di riportare ferite gravi o mortali.

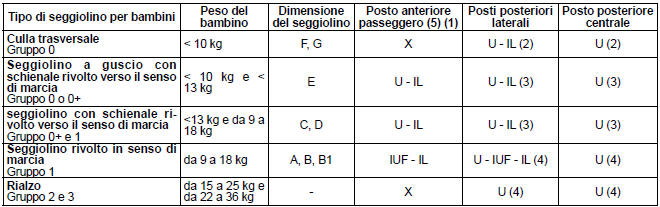

La tabella sotto riportata riporta le stesse informazioni della grafica della pagina precedente in modo da rispettare le normative in vigore.

X = Posto non autorizzato al montaggio di un seggiolino per bambini.
U = Posto che consente il fissaggio mediante cintura di un seggiolino omologato come "Universale"; verificate la possibilità di montaggio.
IUF/IL = Posto che consente, per i veicoli che ne sono dotati, il fissaggio grazie agli attacchi ISOFIX di un seggiolino per bambini omologato "Universale/semi-universale o specifico di un veicolo"; verificate la possibilità di montaggio.
(1) posizionate il sedile del veicolo nella posizione più arretrata e più alta possibile, quindi inclinate leggermente lo schienale (di 25° circa).
(2) La culla si installa in senso trasversale rispetto al veicolo ed occupa almeno due posti. La testa del bambino deve stare dal lato opposto a quello della porta del veicolo.
(3) Fate avanzare al massimo il sedile anteriore del veicolo per installare un seggiolino per bambini rivolto in senso contrario a quello di marcia, quindi fatelo arretrare al massimo, evitando il contatto con il seggiolino per bambini.
(4) Seggiolino per bambini rivolto verso il senso di marcia, posizionate lo schienale del seggiolino per bambini a contatto con lo schienale del veicolo. Regolate l’altezza dell’appoggiatesta o eventualmente toglietelo. Non arretrate il sedile davanti al bambino oltre la metà della regolazione delle guide e non inclinate lo schienale oltre 25°.

(5) RISCHIO DI MORTE O DI GRAVI LESIONI: prima di installare un seggiolino per bambini sul posto del passeggero anteriore, verificate che l’airbag sia correttamente disattivato (consultate il paragrafo "Sicurezza dei bambini: disattivazione, attivazione airbag passeggero anteriore" del capitolo 1).

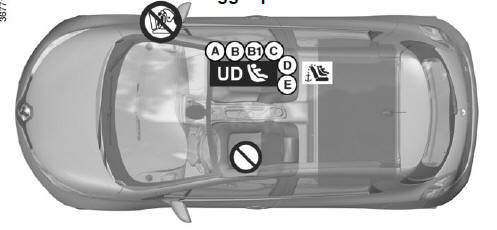

Illustrazione del montaggio per la versione società

Verificate lo stato dell’airbag prima di sistemare un passeggero o installare un seggiolino per bambini.

RISCHIO DI MORTE O DI GRAVI LESIONI: prima di installare un seggiolino per bambini sul posto del passeggero anteriore, verificate che l’airbag sia correttamente disattivato (consultate il paragrafo "Sicurezza dei bambini: disattivazione, attivazione airbag passeggero anteriore" del capitolo 1).

Posto che impedisce il montaggio di un seggiolino per bambini.

Seggiolino per bambini fissato con l’ausilio della cintura

Posto che consente il fissaggio mediante la cintura soltanto di un seggiolino rivolto in senso contrario alla marcia omologato "Universale

Seggiolino per bambini fissato con fissaggio ISOFIX

Posto che consente il fissaggio di un seggiolino per bambini ISOFIX.

Il posto passeggero è dotato di un ancoraggio che consente il fissaggio di un seggiolino per bambini rivolto in senso di marcia ISOFIX universale.

L'ancoraggio si trova sopra lo schienale del sedile.

La dimensione di un seggiolino per bambini ISOFIX è indicata da una lettera:

• A, B e B1: per i seggiolini rivolti verso il senso di marcia del gruppo 1 (da 9 a 18 kg);
• C e D: seggiolini rivolti in senso contrario alla marcia del gruppo 0+ (inferiore a 13 kg) o gruppo 1 (da 9 a 18 kg);
• E: seggiolini in senso contrario alla marcia del gruppo 0 (inferiore a 10 kg) o 0+ (inferiore a 13 kg);

L’utilizzo di un sistema di sicurezza per bambini non appropriato a questo veicolo non proteggerà correttamente il bambino. Rischierebbe di riportare ferite gravi o mortali.

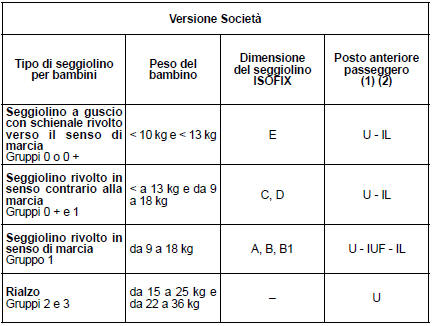

La tabella seguente riporta le stesse informazioni della grafica della pagina precedente in modo da rispettare le normative in vigore.

(1) RISCHIO DI MORTE O DI GRAVI LESIONI: prima di installare un seggiolino per bambini sul posto del passeggero anteriore, verificate che l’airbag sia correttamente disattivato (consultate il paragrafo "Sicurezza dei bambini: disattivazione, attivazione airbag passeggero anteriore" del capitolo 1).

U = Posto che consente il fissaggio mediante cintura di un seggiolino omologato come "Universale"; verificate la possibilità di montaggio.
UD = Posto che consente il fissaggio mediante la cintura soltanto di un seggiolino rivolto in senso contrario alla marcia omologato "Universale".
IUF/IL = Posto che consente, per i veicoli che ne sono dotati, il fissaggio grazie agli attacchi ISOFIX di un seggiolino per bambini omologato "Universale/semi-universale o specifico di un veicolo"; verificate la possibilità di montaggio.
(2) Posizionate il sedile del veicolo nella posizione più arretrata e più alta possibile, quindi inclinate leggermente lo schienale (di 25° circa).
