PANORAMICA DEL VANO MOTORE - 1.25L DURATEC-16V (SIGMA)/1.4L DURATEC-16V (SIGMA)/1.6L DURATEC-16V (SIGMA)

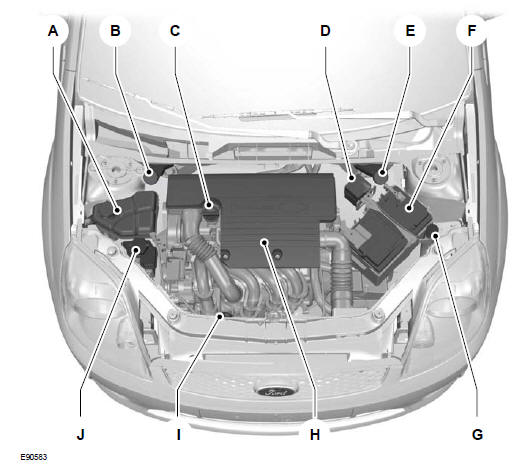

Panoramica del vano motore - 1.25L

  1. Serbatoio liquido di raffreddamento motore*: Vedere Controllo del liquido di raffreddamento del motore.
  2. Serbatoio liquido freni e frizione (guida a destra)*: Vedere Controllo del liquido freni e frizione.
  3. Tappo bocchettone di rifornimento olio motore1: Vedere Controllo dell'olio del motore.
  4. Scatola fusibili vano motore. Vedere Fusibili.
  5. Serbatoio liquido freni e frizione (guida a sinistra)*: Vedere Controllo del liquido freni e frizione.
  6. Batteria: Manutenzione non richiesta.
  7. Serbatoio liquido sistema lavaparabrezza e lavalunotto: Vedere Controllo del liquido lavavetri.
  8. Filtro aria: Manutenzione non richiesta.
  9. Astina di livello olio motore1: Vedere Controllo dell'olio del motore.
  10. Serbatoio liquido servosterzo: Vedere Controllo del liquido servosterzo.

1 I tappi del bocchettone di rifornimento e l'astina di livello olio motore sono colorati per facilitarne l'identificazione.
