Fusibili

Installare esclusivamente fusibili con le stesse caratteristiche di quelli da sostituire.

La scatola che si trova sopra al terminale positivo della batteria del veicolo contiene alcuni fusibili principali. Se necessario, farli sostituire in officina.

Prima di sostituire un fusibile, spegnere il relativo interruttore e disinserire l'accensione.

Un fusibile bruciato si riconosce dal filamento interrotto. Sostituire il fusibile solo dopo aver eliminato la causa del guasto.

Alcune funzioni sono protette da diversi fusibili.

Alcuni fusibili potrebbero anche non essere associati ad alcuna funzione.

Avviso È possibile che non tutte le descrizioni della scatola portafusibili di questo manuale corrispondano a quanto presente nel vostro veicolo.

Quando si controlla la scatola portafusibili, consultare la relativa etichetta.

Estrattore per fusibili

Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.

Posizionare l'estrattore per fusibili sulla sommità o sul lato del fusibile, a seconda del tipo ed estrarre il fusibile.

Scatola portafusibili nel vano motore

Scatola portafusibili nel vano motore

La scatola portafusibili si trova nel vano motore.

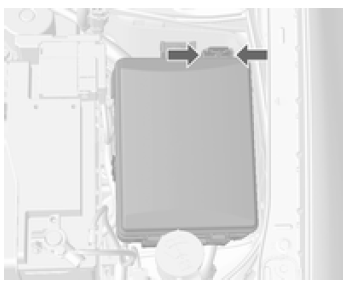

Sganciare il coperchio, sollevarlo e rimuoverlo

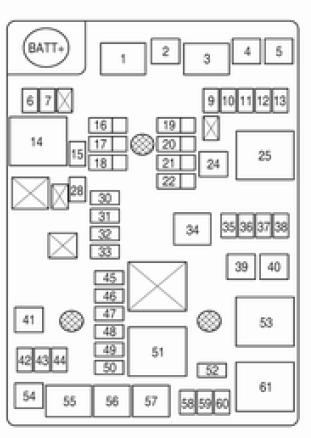

Benzina

Benzina

  1. Relè velocità tergicristalli anteriore
  2. Pompa ABS
  3. Relè comando tergicristalli anteriore
  4. Tergiparabrezza
  5. Ventilatore
  6. Valvola ABS
  7. Tettuccio apribile
  8.  Tergilunotto
  9. RVC
  10. Olio ABS
  11. AOS/ROS
  12. OSRVM
  13. Relè sbrinamento posteriore
  14. Relè lunotto
  15. Fusibile di scorta
  16. Fusibile di scorta
  17. Fusibile di scorta
  18. Fusibile di scorta
  19. Fusibile di scorta
  20. Fusibile di scorta
  21.  Fusibile di scorta
  22. IEC FUNZIONAMENTO/AVVIAMENTO
  23. Relè FUNZIONAMENTO/ AVVIAMENTO
  24. OSRVM HTD
  25. Riscaldamento sedile anteriore
  26. FSCM 1
  27. Flexfuel
  28. Lavaggio
  29. Relè della pompa di alimentazione
  30. Pompa carburante
  31. ECM_5
  32. FSCM_2/Regolazione
  33. TCM_1
  34. Ventola di raffreddamento K5
  35. Ventola di raffreddamento K4
  36. EVP
  37. ECM
  38. Frizione AC
  39. TCM
  40. ECM_1
  41. BOBINA
  42. ECM_4
  43. ECM_3
  44. ECM_2
  45. Iniettore/Bobina IG
  46. Relè P/T
  47. Avvisatore acustic
  48. Relè ventola di raffreddamento K3
  49. Avviamento
  50. Relè avviamento
  51. Relè frizione AC
  52. Relè abbaglianti
  53. Fendinebbia
  54. Abbagliante sin
  55. Abbagliante dx
  56. Relè ventola di raffreddamento K1

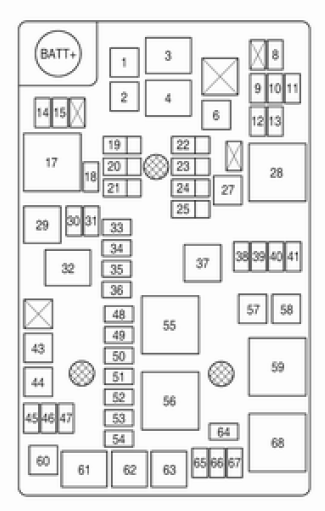

Veicolo con sistema stop-start

Veicolo con sistema stop-start

  1. Tergiparabrezza
  2. Pompa ABS
  3. Relè comando tergicristalli anteriore
  4. Relè velocità tergicristalli anteriore
  5. Ventilatore
  6.  OSRVM
  7. AOS/ROS
  8. Olio ABS
  9. RVC
  10. Tergilunotto
  11. Non usato/IBS
  12. Valvola ABS
  13. Tettuccio apribile
  14. Relè sbrinamento posteriore
  15. Relè lunotto
  16. -25 Fusibile di scorta
  17.  IEC FUNZIONAMENTO/ AVVIAMENTO
  18. Relè FUNZIONAMENTO/ AVVIAMENTO
  19. Non usato/relè valvola SAI
  20. Non usato/valvola SAI
  21. OSRVM HTD
  22. Relè elettrico pompa dell'acqua aux
  23. Riscaldamento sedile anteriore
  24. FSCM_1
  25. Sfiato serbatoio
  26. Lavaggio
  27. Relè della pompa di alimentazione
  28. Pompa carburante
  29. ECM_5
  30. FSCM_2/Regolazione
  31. Convertitore TCM_1/DC-DC
  32.  POMPA SAI
  33. EVP
  34. ECM
  35. Frizione AC
  36. TCM
  37. Potenza pompa dell'acqua aux
  38. ECM_1
  39. BOBINA
  40. ECM_4
  41. ECM_3
  42. ECM_2
  43. Iniettore/Bobina IG
  44. Relè pompa SAI
  45. Relè P/T
  46. Ventola di raffreddamento K4
  47. Ventola di raffreddamento K5
  48. Relè ventola di raffreddamento K3
  49. Avviamento
  50. Relè avviamento
  51. Relè frizione AC
  52. Relè abbaglianti
  53. Avvisatore acustico
  54. Fendinebbia
  55. Abbagliante sin
  56. Abbagliante dx
  57. Relè ventola di raffreddamento K1

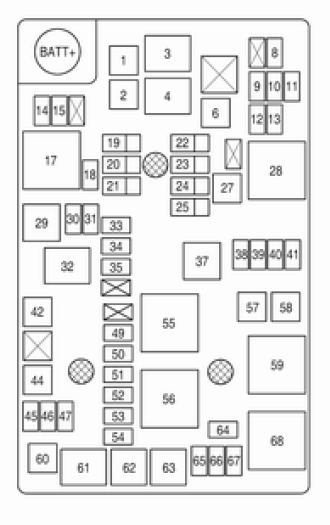

Diesel

Diesel

  1. Tergiparabrezza
  2. Pompa ABS
  3. Relè comando tergicristalli anteriore
  4. Relè velocità tergicristalli anteriore
  5.  Ventilatore
  6. OSRVM
  7. AOS/ROS
  8. Olio ABS
  9. RVC
  10. Tergilunotto
  11. Non usato/IBS
  12. Valvola ABS
  13. Tettuccio apribile
  14.  Relè sbrinamento posteriore
  15. Relè lunotto
  16. -25 Fusibile di scorta
  17.  IEC FUNZIONAMENTO/ AVVIAMENTO
  18. Relè FUNZIONAMENTO/ AVVIAMENTO
  19. Relè elettrico pompa dell'acqua aux
  20. Potenza pompa dell'acqua aux
  21. OSRVM HTD
  22. Relè riscaldatore filtro carburante
  23. Riscaldamento sedile anteriore
  24. Non usato
  25. Lavaggio
  26.  Relè della pompa di alimentazione
  27. Pompa carburante
  28. ECM_5
  29. Regolazione
  30. Convertitore DC-DC
  31. Riscaldatore filtro carburante
  32.  Candeletta
  33. ECM
  34. Frizione AC
  35. TCM
  36.  ECM_1
  37. BOBINA
  38. ECM_4
  39. ECM_3
  40. ECM_2
  41. Riscaldatore PCV
  42. Relè ventola di raffreddamento K2
  43. Relè P/T
  44. Ventola di raffreddamento K5
  45. Ventola di raffreddamento K4
  46. Relè ventola di raffreddamento K3
  47. Avviamento
  48. Relè avviamento
  49. Relè frizione AC
  50. Relè abbaglianti
  51. Avvisatore acustico
  52. Fendinebbia
  53. Abbagliante sin
  54. Abbagliante dx
  55. Relè ventola di raffreddamento K1

1.4 turbo

1.4 turbo

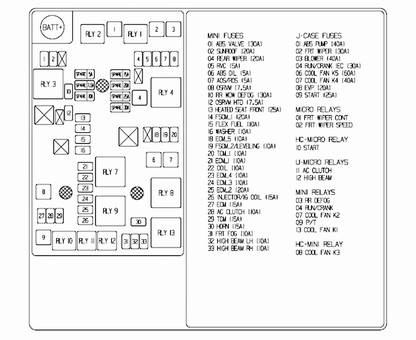

Scatola portafusibili ausiliaria (1.4 benzina turbo)

La scatola portafusibili ausiliaria si trova nel vano motore accanto al contenitore del liquido di raffreddamento del motore.

R1: Relè ventola di raffreddamento K3
R2: Relè ventola di raffreddamento K7

Scatola portafusibili nel quadro strumenti

Scatola portafusibili nel quadro strumenti

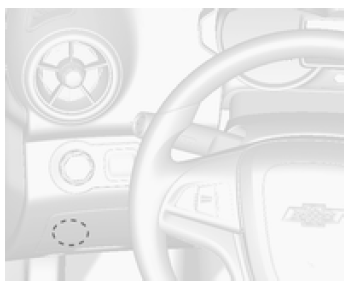

Il quadro portafusibili interno è ubicato sotto il cruscotto sul lato del conducente.

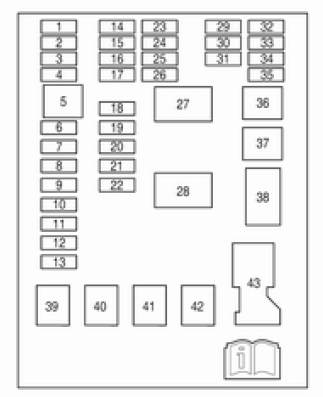

Scatola portafusibili nel quadro strumenti

  1. DLIS
  2. DLC
  3. Airbag
  4. Portellone posteriore
  5. Fusibile di scorta
  6. -13 Centralina della carrozzeria
  7.  IPC
  8. ONSTAR
  9. Sistema di ausilio al parcheggio ultra
  10. Sensore pioggia
  11. Audio
  12. Rimorchio
  13. VLBS/FCA/LDW
  14. CHEVYSTAR
  15. Riscaldamento, ventilazione, climatizzazione
  16. HDLP ALC
  17. Frizione
  18. IPC-AOS
  19. FUNZIONAMENTO/AVVIAMENTO airbag
  20. Relè di funzionamento
  21. Relè portellone posteriore
  22. FUNZIONAMENTO/AVVIAMENTO rimorchio
  23. Molla orologio
  24. Riscaldamento, ventilazione, climatizzazione
  25. Fusibile di scorta
  26. Tettuccio apribile
  27. Accendisigari
  28. Fusibile di scorta
  29. Alzacristallo elettrico posteriore
  30. Alzacristallo elettrico anteriore
  31. RAP/ACCY
  32. DCDC CONV
  33. Apertura/Chiusura rapida degli alzacristalli elettrici
  34. PTC2
  35. PTC1
  36. Connettore batteria
